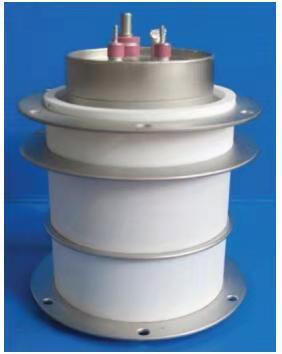

TGI閘流管

發布時間: 2018-09-18 09:10
TGI閘流管技術參數表
 TGI型閘流管是陶瓷—金屬結構充氫三極閘流管。它具有低時間跳動、低陽極著火延遲時間、低陽極著火延遲時間漂移和高陽極脈沖電流上升速率等特點。廣泛應用于軍事、科研、醫療及高科技領域。其中包括雷達、激光器、電子加速器、匝間測試儀等做脈沖開關。

◆ 陽極參數:
                              **小值          典型值         ****值
峰值正向陽極電壓               ——            ——            20      KV
峰值反向陽極電壓               ——            ——            10      KV
峰值陽極電流                   ——            ——            500     A
平均陽極電流                   ——            ——            0.5     A
陽極脈沖電流上升速率           ——             2             ——     KA/μs
脈沖重復頻率                   ——            2000           ——     Hz
工作系數                       ——            ——           5×109     V·A·Hz

◆ 控制柵極參數:
                              **小值          典型值         ****值
空載柵極脈沖電壓               200             ——            600      V
柵極脈沖電壓寬度               2               ——            ——     μs
柵極脈沖電壓上升速率           300             ——            ——     V/μs
峰值反向柵極電壓               ——            ——            200      V
柵極阻抗                       50              ——            500      Ω

◆ 加熱電壓、電流參數:
                              **小值          典型值         ****值
陰極加熱電壓                    6.0             6.3             6.6      V
陰極加熱電流                    6.0             6.8             7.6      A
加熱時間                        5.0            ——            ——     min

◆ 典型特性:
                              **小值          典型值         ****值
臨界導通陽極電壓               ——            400            1000     V
陽極著火延遲時間               ——            250            400      ns
陽極著火延遲時間漂移           ——            50             100      ns
時間跳動                       ——            3              5        ns

◆ 機械參數:
安裝位置:任意位置

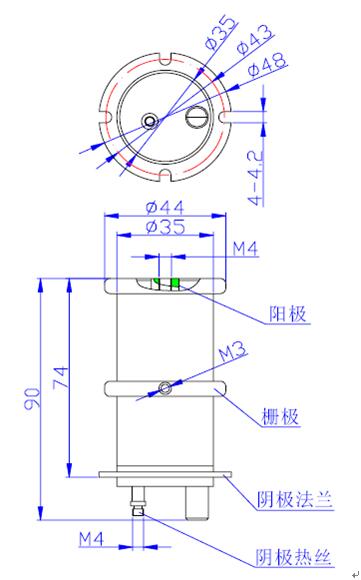

外形及安裝尺寸:見外形圖
冷卻方式:強迫風冷

◆ 注釋:
⑴.閘流管的固定必須利用固定法蘭盤固定,****的安裝方向是陽極向上的軸向垂直安裝方式。軸向水平安裝也是允許的,但****不采用陽極向下的軸向垂直安裝方式。
⑵.冷卻閘流管的陶瓷外殼、陽極和柵極部位的溫度不得超過150℃,固定法蘭盤和陰極底盤部位的溫度不得超過120℃,風冷空氣流量至少在2.8m3/min。
